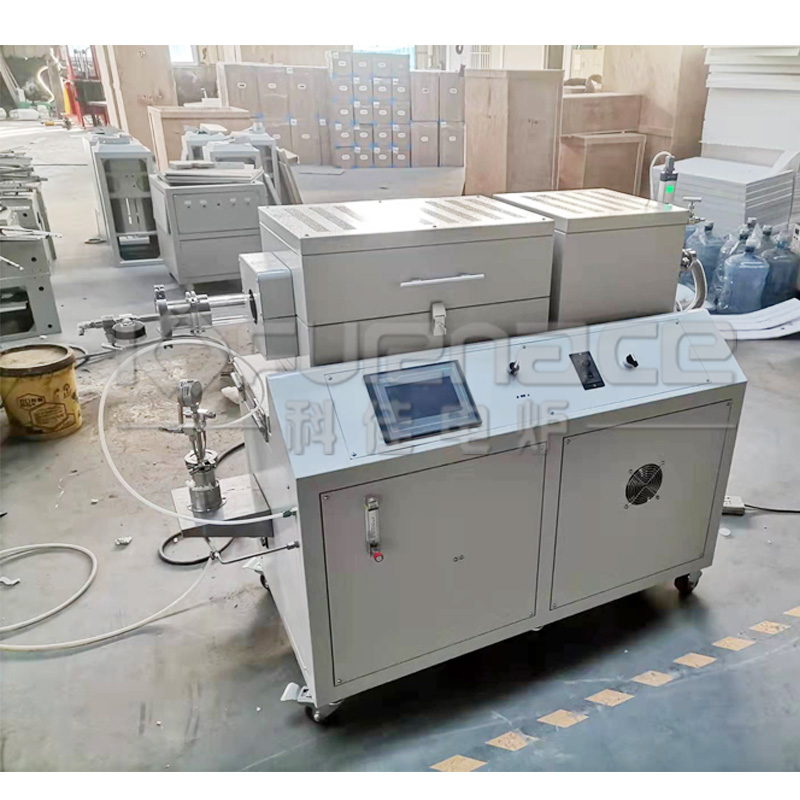

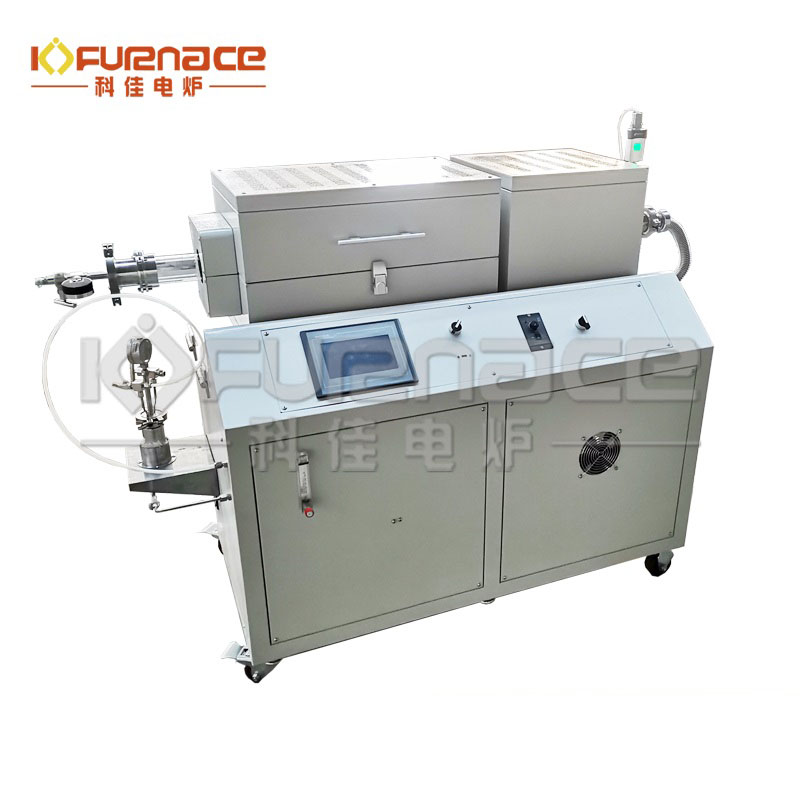

變徑管高溫旋轉管式爐



設備介紹

      科佳定制傾斜旋轉管式爐是根據用戶需求定制的一款傾斜旋轉管式爐。爐子采用輕質陶瓷纖維精制爐膛，加熱元件采用優質合金加熱絲，采用雙層殼體結構和智能化程序控溫系統，可控硅控制，控溫精度高；雙層爐殼間配有風冷系統，有效降低爐殼表面溫度；結合我司標準真空、混氣系統，可抽真空通氣氛，爐體可傾斜，爐管采用變徑石英管，管內帶撥料臺，可以讓物料在旋轉過程中充分轉動，爐管可以360℃旋轉，用于高校、科研院所、工礦企業做石墨烯的生長、高溫氣氛燒結、氣氛還原、CVD實驗等。

產品優勢

• 多晶纖維材料爐膛

  爐膛保溫材料采用多晶纖維材料，保溫性能好,拉伸強度高，無雜球，純度高，節能效果明顯優于國內纖維材料。

• 變徑石英材質爐管

  爐管采用變徑石英管，爐管內壁有撥料臺，便于觀察。

• 可抽真空通氣氛

  預留了真空、氣路快速接口，可配合我司真空、混氣系統使用。

• 可編制30 段升降溫程序

  溫度控制系統采用人工智能調節，具有 PID 調節，自整定功能，可編制 30 段升降溫程序

• LCD觸屏操作

  采用觸屏操作系統，數據可存儲可輸出。

• 爐管可360℃旋轉

  爐管可以360℃旋轉，爐體可傾斜，使物料動態加熱，受熱更均勻、和所需氣體可充分接觸反應。

技術參數

產品名稱	高溫旋轉管式爐
產品型號	KJ-T1200-R60
爐膛材料	爐膛采用氧化鋁多晶纖維
爐管材質	石英管
爐管尺寸	變徑石英管60-100-60mm，中間部分帶4個撥料臺 （可根據客戶需求定制）
加熱區	440mm（可根據客戶需求定制）
工作溫度	600℃
最高溫度	1200℃
加熱元件	優質加熱絲
控溫精度	±1℃
溫控系統	采用液晶觸屏操作，智能化30段PID可編程控制 溫度控制系統采用人工智能調節技術，具有 PID 調節、自整定功能并可編制 30 段升降溫程序； 1、采用PID 方式調節控溫，可設置 30 段升降溫程序 2、控溫精度±1ºC 3、具有過溫保護 斷偶保護過溫或斷偶時電爐加熱電路自動切斷（當電爐溫度超過 1200 度或熱電偶燒斷時，主電路上的交流繼電器會自動斷開，主電路斷開，面板上 ON 燈熄滅，OFF 燈亮，有限的保護電爐）。 4、儀表具有溫度自整定的功能 5、采用觸屏操作，數據可輸出可存儲
法蘭接頭	配有兩個不銹剛真空法蘭，已安裝機械壓力表，采用帶觀察孔的法蘭
密封系統	采用磁流體密封
爐體結構	爐體采用開啟式結構
加熱速率	建議10℃/min
可傾斜角度	0-15度(可調)
旋轉速度	0-15轉/分鐘
旋轉結構	采用旋轉方式，爐管可以360℃旋轉，爐體可傾斜
真空系統	法蘭上預留有真空接口，連接真空泵可以抽真空，選用4L/s的旋片真空泵，真空度可達10pa配有進口數顯真空計，進口數字式真空顯示計，其測圍為5×10-5-1500mbar，測量精度可達0.1mbar，測量不同氣體種類不需要系數轉換
真空泵參數	抽速4.4L/s,極限分壓強，關閉氣鎮：4x10-2Pa，
進氣控制	加裝有氮?dú)飧∽恿髁坑?jì)，進氣范圍500ml/min.通過浮子流量計控制進氣速率。
氣液混合罐	氣液混合罐主體采用310S材質，罐體上部安裝進出氣口和一個機械壓力表，兩個不銹鋼截止閥分別安裝在進氣口、出氣口，兩個接頭都采用6.35卡套接頭，容積150ml，罐體耐熱溫度可達150℃。氣液混合罐是用來存放有機液體，通過載氣或者氣體反應由客戶負責，脈沖電磁閥安裝在進氣端，有氣體進入，通過PLC控制，控制進氣來脈沖，脈沖時間和脈沖次數可調。
溫度測試元件	N型熱電偶
注意事項	1、爐管內氣壓不可高于0.02MPa 2、由于氣瓶內部氣壓較高，所以向爐管內通入氣體時，氣瓶上必須安裝減壓閥，減壓閥量程0.01MPa-0.1MPa,使用時會更加準確安全 3、當爐體溫度高于1000℃時，爐管內不可處于真空狀態，爐管內的氣壓需和大氣壓相當，保持在常壓狀態 4、進入爐管的氣體流量需小于200SCCM，以避免冷的大氣流對加熱石英管的沖擊 5、石英管的長時間使用溫度＜1100℃ 6、對于樣品加熱的實驗，不建議關閉爐管法蘭端的抽氣閥和進氣閥使用。若需要關閉氣閥對樣品加熱，則需時刻關注壓力表的示數，若氣壓表示數大于0.02MPa，必須立刻打開泄氣閥，以防意外發生（如爐管破裂，法蘭飛出等） 7、嚴禁通入易燃易爆等危險性氣體
