鉬真空爐的的雙層水冷結構詳解

作者:河南鴻爐來源：原創 發表時間：2025-11-28 10:46:13

鉬真空爐（如真空鉬絲爐、真空鉬帶爐）的雙層水冷結構是其核心設計之一，通過內外兩層水套的協同作用，實現高效散熱、精準控溫、節能節水，并保護爐體免受高溫?fù)p壞。以下是對其雙層水冷結構的詳細解析：

一、鉬加熱真空爐的結構組成
1、外層水套
①材質：通常采用優質碳鋼或不銹鋼，確保結構強度與耐腐蝕性。
②功能：快速帶走爐體表面熱量，降低外殼溫度（一般不超過50℃），防止操作人員燙傷，同時減少熱量向環境的散失。
③設計特點：外層水套與內層水套之間形成獨立的水流通道，水流路徑較長，換熱效率高。
2、內層水套
①材質：內壁多為304不銹鋼拋光處理，減少熱輻射損失，提高熱效率。
②功能：精準控制爐內溫度，避免溫度波動對工藝的影響。通過調節水流速度和溫度，實現爐內溫度的均勻分布。
③設計特點：內層水套與爐膛直接接觸，水流路徑設計優化，確保熱量被高效吸收。
3、中間隔層
①功能：隔離內外層水套，形成獨立的水流循環系統，防止水流混合導致控溫失效。
②材料：通常采用高強度隔熱材料，減少熱量傳遞，提高水冷效率。

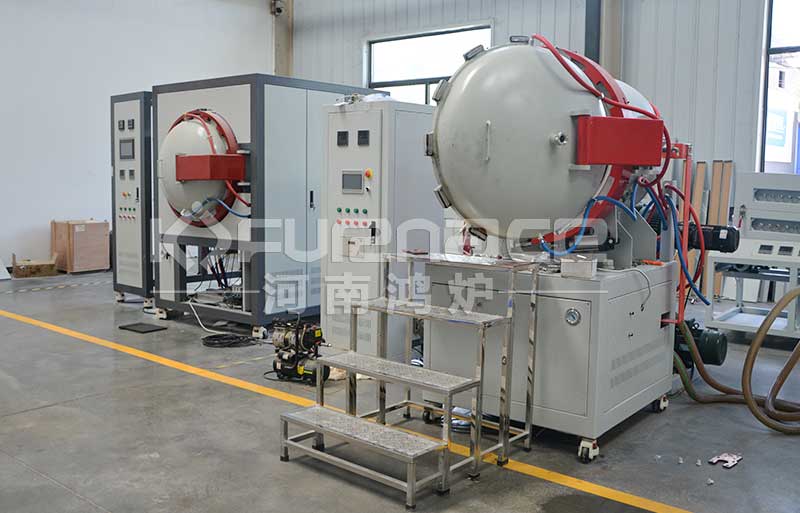

真空鉬帶爐點擊圖片查看詳情

二、工作原理
1、熱量分層捕捉
①高溫廢氣或爐壁熱量首先被外層水套吸收，大部分熱量通過循環水帶走，用于預熱原料或供暖（如車間供暖），實現廢熱回收利用。
②剩余少量熱量由內層水套“精細處理”，通過調節水流速度和溫度，確保爐內溫度穩定。
2、精準控溫
①內層水套與溫控系統聯動，通過熱電偶或紅外測溫儀實時監測爐內溫度，配合智能溫控算法，自動調節水流速度和溫度，實現加熱速度、保溫溫度和冷卻速度的精確控制。
②例如，在燒結過程中，內層水套可快速響應溫度變化，避免局部過熱或欠熱，確保產品質量。
3、節能節水
雙層設計延長了水流路徑，換熱效率翻倍，同樣的水量能帶走更多熱量，省水又省電。

三、技術優勢
1、高效散熱
雙層水冷結構比傳統單層水冷或氣冷系統散熱效率更高，可快速降低爐體溫度，縮短冷卻時間，提高生產效率。
2、精準控溫
內層水套的精準控溫能力確保爐內溫度均勻性（如±5℃），滿足高精度工藝需求，如粉末冶金、陶瓷燒結等。
3、節能環保
廢熱回收利用減少能源浪費，循環水利用率提升30%，符合綠色制造趨勢。
4、保護爐體
雙層水冷結構有效保護爐體在高溫工作狀態下不受損壞，延長設備使用壽命。

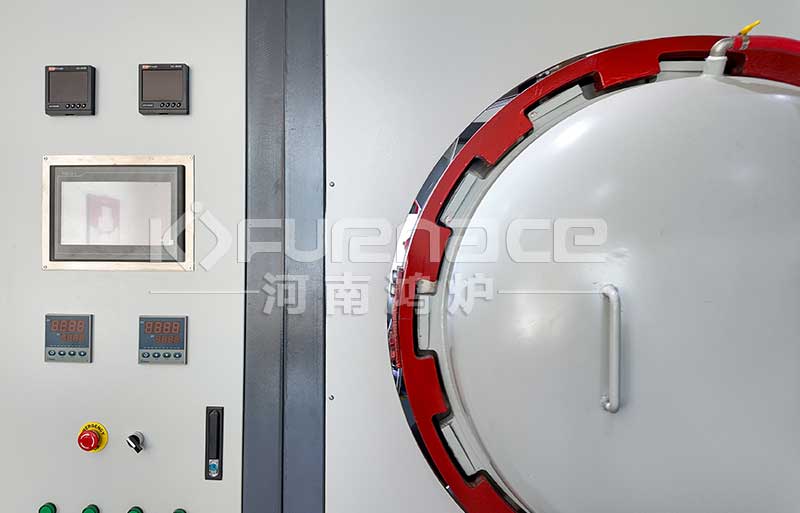

真空鉬帶爐點擊圖片查看詳情

四、應用場景
雙層水冷結構廣泛應用于以下鉬真空爐類型：
1、真空鉬絲爐
①用于金屬材料在高真空、高溫條件下的退火、釬焊、燒結、除氣處理，以及石英材料的脫羥處理。
②發熱體為優質高溫鉬絲，均布在圓周方向上，雙層水冷結構確保溫度均勻性。
2、真空鉬帶爐
①利用高純度鉬帶作為發熱體，在高度真空或保護氣氛環境下對材料進行高溫?zé)崽幚恚ㄈ鐭Y(jié)、退火、釬焊）。
②雙層水冷結構配合精密溫控系統，實現±5℃的溫度均勻性，適用于難熔金屬、高性能陶瓷等高要求材料。
3、其他高溫真空爐
如真空石墨爐、真空電阻爐等，也可采用雙層水冷結構，但需根據發熱體材料（如石墨、電阻絲）調整設計參數。

總結：雙層水冷設計使鉬真空爐可穩定工作在1300-1500℃的高溫區間，同時爐體表面溫升可控，為高真空熱處理、燒結、退火等工藝提供可靠保障。
