管式爐控溫及三個溫區差異詳解

作者:河南鴻爐來源：原創 發表時間：2025-11-26 13:42:38

三溫區管式爐的控溫系統通過溫度傳感器、控制器與功率調節器的協同作用，實現對爐內溫度的精確控制，以下是管式爐溫度控制系統原理及三溫區差異的詳細分析：

一、管式爐控溫系統基本原理

管式爐的控溫系統采用閉環PID控制機制，主要組成和工作流程如下：
1. 溫度檢測與反饋
①通過N型、S型或B型熱電偶實時監測爐膛內溫度；
②溫度信號轉換為電信號傳輸至溫控儀表。

2. 智能控制執行
①PID算法調節：控制器比較實測溫度與設定值，按比例-積分-微分算法計算控制量；
②功率調節：通過固態繼電器或可控硅移相觸發技術，精確控制加熱元件供電功率；
③程序控溫：支持30段可編程升溫、保溫、降溫曲線，實現復雜熱處理工藝。

3. 安全保護機制
①超溫報警：溫度超過上限自動切斷加熱；
②斷偶保護：熱電偶故障時停止加熱防止失控；
③過溫限制器：獨立溫度限制器保護爐體和樣品。

4. 結構優化設計
①雙層殼體+風冷系統：降低外殼溫度，加快升降溫速度；
②氧化鋁纖維保溫：采用多晶體纖維材料，實現溫場均衡和節能效果。

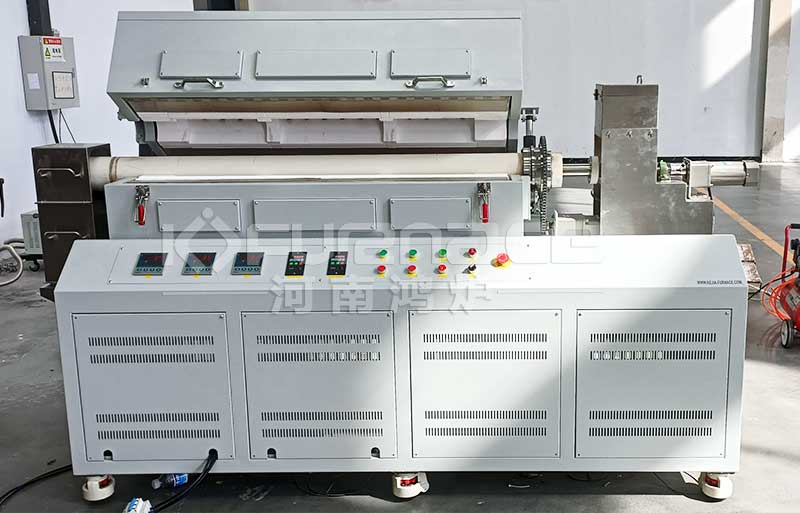

1600度三溫區旋轉管式爐點擊圖片查看詳情

二、三個溫區的設計目的

三溫區系統主要用于優化溫度均勻性，解決單溫區存在的溫差問題：
①克服端部散熱：管式爐兩端通過法蘭和支撐結構散熱快，導致溫度偏低；
②延長恒溫區：通過獨立控溫，在爐管中心區域形成更長的均勻溫度場（通常加熱區長度為400mm起）；
③靈活工藝需求：可設置溫度梯度，滿足特殊材料處理（如CVD薄膜生長、粉末連續處理）。

三、三溫區差異的核心表現

1、溫度獨立性
①功能：每個溫區可設置不同溫度，形成溫度梯度。如溫區1設為900℃（退火），溫區2設為1100℃（揮發），溫區3設為室溫（冷卻）。
②應用場景：制備梯度材料（如硼化鉬薄膜）、模擬復雜熱處理過程（如金屬熔煉與冷卻）。

2、控溫靈活性
①動態調整：實驗中可實時修改各溫區溫度參數，適應不同工藝需求。例如，先升溫區1完成退火，再升溫區2啟動反應。
②多任務處理：同一爐內可同時進行多種溫度要求的實驗，提升設備利用率。

3、均勻性改善：通過補償兩端散熱，中心區溫度波動可控制在±1°C以內。

4. 結構與功能差異

項目	第一溫區	第二溫區	第三溫區
主要作用	預熱樣品	主反應/處理	緩慢冷卻/保溫
法蘭配置	進氣端，配壓力表和進氣閥	無特殊配置	出氣端，配抽真空接口
傾斜角度	可整體調節0-20°（回轉爐）

四、實際應用建議

①溫度設置：中間溫區設定為目標溫度，兩側溫區可略高10-20°C以補償散熱；
②樣品放置：確保樣品位于恒溫區中心，避免靠近溫區交界處；
③升溫策略：推薦升溫速率≤10°C/min，減小熱沖擊和溫度過沖；
④真空操作：真空狀態下最高溫度通常降低100-200°C（如從1100°C降至1000°C）。

總結：三溫區管式爐溫控系統通過獨立控溫、差異化功率分配和協同補償，顯著改善了管式爐的溫度均勻性和工藝靈活性，是精密材料處理的關鍵配置。
