水平管式爐結構與材質及溫度均勻性
作者:河南鴻爐 來源：原創 發表時間：2025-11-21 14:52:51
水平管式爐是一種爐管水平放置、通過電阻絲或硅鉬棒等加熱元件對管內物料進行加熱的熱處理設備，其特點是結構緊湊、操作靈活、溫度可控性強，廣泛應用于實驗室研發及中小型生產場景。以下從結構、材質、溫度均勻性及典型應用進行系統解析：
一、核心結構特征
1. 爐體布局
爐膛呈水平長筒狀，加熱元件環繞工作管布置，通過輻射和對流復合傳熱實現加熱。典型結構包括：
①輻射室：核心加熱區，采用真空成型陶瓷纖維保溫，低熱容、快速升溫；
②對流室（部分工業爐型）：置于輻射室上方，水平布置對流管用于預熱原料或過蒸汽；
③支架系統：配備水平操作支架或移動底座，便于爐管裝卸與維護。

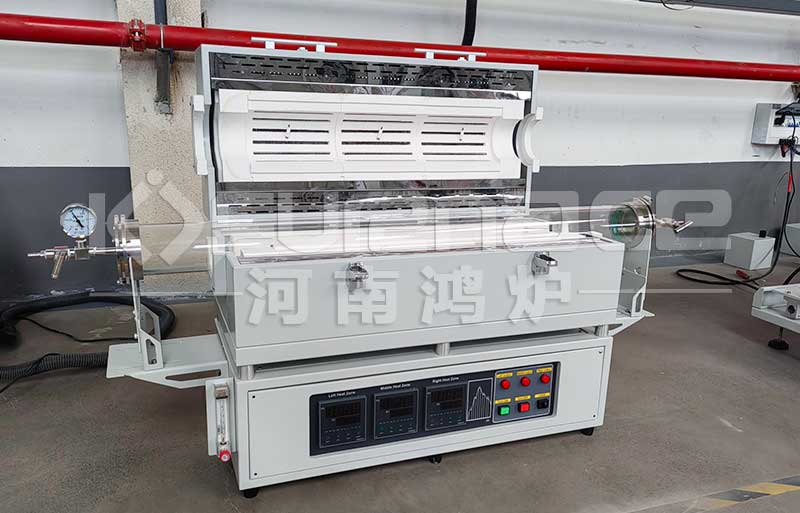

2. 開合設計
高端設備采用分體式鉸鏈結構，爐體可沿長度方向?qū)Π氪蜷_，方便安裝已固定的反應管或樣品，無需拆卸整根爐管。這種設計在催化研究、CVD鍍膜等需要頻繁更換樣品的場景中極為實用。
3. 溫度分區控制
①單區控溫：適用于對均勻性要求不高的常規燒結；
②多區控溫：三區水平爐將加熱段分為左/中/右獨立控溫區（如每區200-400mm），通過背靠背熱電偶監測，可將恒溫區長度擴展至整管，溫度均勻性顯著提升。三區控溫對需要預熱氣氛的反應尤為關鍵。
1、爐管材質直接決定適用溫度、氣氛類型和化學兼容性，常見選項如下：
| 爐管材質 | 最高溫度 | 適用氣氛 | 典型應用 | 特點與限制 |
| 石英管 | 1200°C | 空氣、惰性氣體 | CVD、催化劑研究、熱解 | 化學惰性好、透明可視，但脆性大，高溫下易析晶 |
| 剛玉管 (Al?O?) | 1700°C | 氧化性、弱還原性 | 高溫?zé)Y(jié)、陶瓷材料 | 耐高溫、抗腐蝕，但抗熱震性較差 |
| 不銹鋼管 | 1000-1100°C | 還原性、真空 | 金屬退火、粉末冶金 | 耐腐蝕、機械強度高，但不耐氧化性氣氛 |
| SiC碳化硅管 | 1350°C | 空氣、惰性氣體 | 工業連續處理 | 導熱性好，但機械脆性較大 |
2、選型原則：
溫度優先：<1200°C選石英管，>1200°C需用剛玉管；
氣氛匹配：氧化性氣氛禁用不銹鋼，還原性氣氛慎用石英；
成本權衡：不銹鋼管成本最低，SiC管可達數倍價差。 三、溫度均勻性保障技術
水平管式爐因依賴輻射傳熱，沿管長方向易產生溫度梯度（尤其單區加熱），需通過以下技術優化：
1. 結構優化
①多溫區設計：將爐膛沿管長方向劃分為多個獨立加熱區（如3-5段），每段配備獨立溫控系統，通過分段控溫補償輻射衰減；
②側加熱+頂加熱組合：在爐膛側壁和頂部同時布置加熱元件，增強三維輻射場，減少單向輻射導致的溫度衰減；

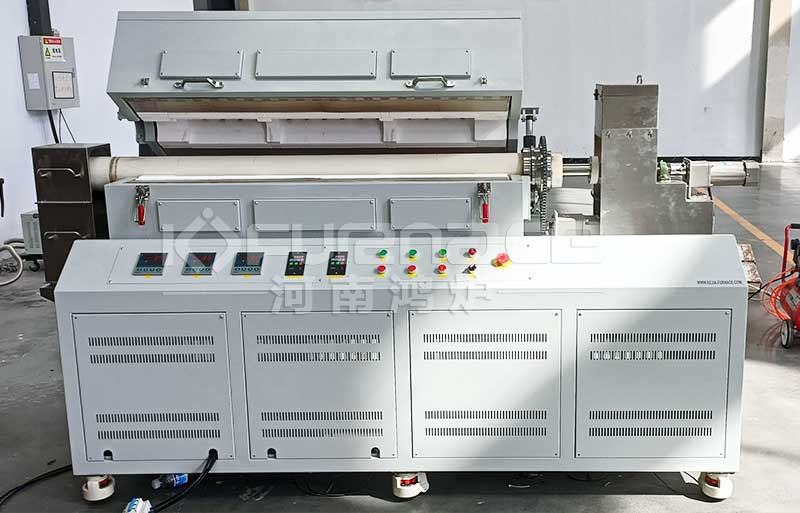

③爐管旋轉：部分型號配備齒輪驅動旋轉機構（1-10r/min），通過動態翻滾消除徑向溫差，特別適用于粉末材料；
④爐體傾斜：0-20°（根據實際設計為準）傾角可調，利用重力輔助物料移動，同時改善氣體流動分布。
2. 控制策略
①多區獨立PID：三區爐各配獨立控制器，可設置端區溫度略高于中區，抵消端部散熱；
②升溫速率限制：使用剛玉管時，升溫速率需≤5°C/min，避免熱應力導致管材開裂；
③穩態均溫測試：空載恒溫后，恒溫區溫度偏差應≤±5°C。

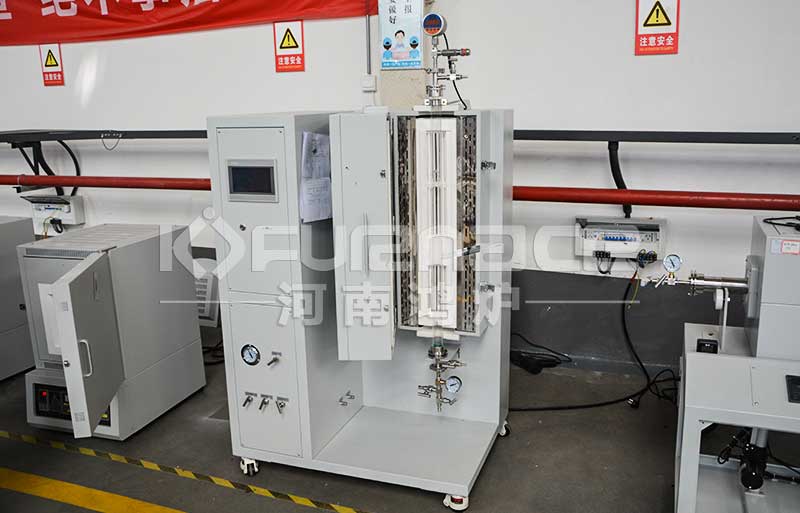

3、與立式管式爐對比：
立式爐因重力促進對流，溫度均勻性天然更優，適合CVD等精密工藝；水平爐則勝在樣品裝載靈活、批處理能力更強，更適合冶金退火、粉末燒結等應用場景。 四、典型應用場景
1. 實驗室研究
①催化劑評價：水平管式爐是催化劑活性測試的標準設備，可通入反應氣體并在線取樣分析；
②CVD薄膜生長：臥式爐管配合旋轉基底，實現均勻鍍膜；
③熱解與氣化：生物質或塑料在惰性氣氛中熱解制取燃料氣。
2. 工業中小試
①金屬熱處理：不銹鋼管水平爐用于線材、薄帶的連續退火；
②粉末材料：鋰電池正極材料在水平石英管中于800-1000°C燒結，氣氛可控性優于箱式爐；
③焦化行業：富油在對流室水平管內預熱至190°C，再進入輻射室加熱，體現水平布置在流體加熱中的優勢。
五、選型建議
表格
| 需求場景 | 推薦配置 | 關鍵參數 |
| 高校教學 | 單區水平管式爐，石英管 | 溫度1200°C，管徑Φ50mm，配基礎PID控制器 |
| 材料研發 | 三區水平爐，剛玉管 | 溫度1600°C，三區獨立控溫，支持氣氛與真空 |
| 工業小試 | 大口徑不銹鋼管爐（Φ200mm） | 連續工作溫度1100°C，配自動進出料機構 |
| 精密薄膜 | 帶旋轉基底的水平CVD爐 | 轉速1-10r/min，溫度均勻性±1°C |
六、維護與安全要點
①爐管保養：石英管避免急冷急熱，使用后及時清理內壁沉積物；不銹鋼管定期檢查焊縫腐蝕；
②密封檢查：氣氛爐的法蘭密封圈（硅膠/氟橡膠）需定期更換，防止漏氣；
③超溫保護：務必配置獨立超溫報警裝置，尤其無人值守時；
④冷卻系統：爐體兩端配水冷法蘭，防止密封件高溫老化。
水平管式爐憑借其在靈活性、成本與性能間的平衡，已成為實驗室和中小規模生產的標配設備。選型時需著重評估爐管材質與目標工藝的匹配度，以及溫度均勻性是否滿足產物質量要求。
