電加熱旋轉試驗爐：技術解析、應用場景與選購指南

作者:河南鴻爐來源：原創 發表時間：2025-10-22 17:10:21

電加熱旋轉試驗爐是一種集“電加熱+爐體旋轉+實驗級精度”于一體的小型熱處理設備，主要用于實驗室或小試規模下對粉體、顆粒、薄膜等樣品進行均勻加熱、焙燒、燒結、還原、氧化等工藝研究。它在鋰離子電池材料、催化劑、陶瓷、冶金、環保、電子陶瓷等領域應用廣泛。

一、核心結構

①爐管：
通常為耐高溫不銹鋼、石英或剛玉管，可360°水平旋轉，大部分型號支持爐體傾斜（傾斜角度可調），以加強物料翻動與連續進出料。
②電加熱元件：
Fe-Cr-Al、MoSi?或高純含鉬電阻絲，布置于爐管外壁或環繞式輻射加熱，升溫速率0–20℃/min。
③驅動機構：
獨立伺服/減速電機+齒輪（或摩擦輪），轉速無級可調，正反轉可設。
④溫控系統：
N型或B型熱電偶+PID程序儀表，多段可編程，控溫精度±1℃，具備超溫、斷偶報警及斷電保護。
⑤氣氛/真空模塊：
普通機械真空-0.0 MPa；
高真空7×10?³ Pa（分子泵）；
可通惰性、氧化或還原氣氛（Ar、N?、Air、H?等），并配氣體流量計與尾氣冷凝/吸收裝置。
⑥爐膛隔熱：
多層陶瓷纖維隔熱+保溫，爐體外殼表面溫度≤60℃。

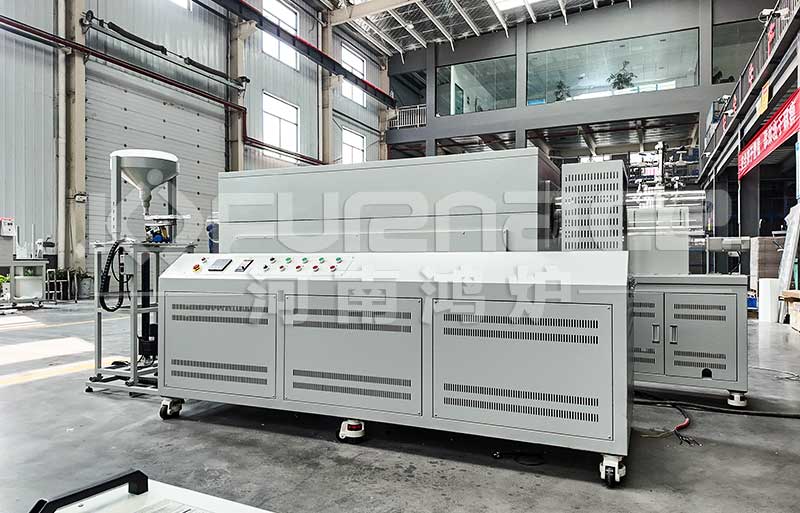

實驗型回轉窯點擊圖片查看詳情

優勢總結：
①均勻性：旋轉使物料受熱面積擴大3倍，溫度場偏差≤5℃。
②效率：動態加熱縮短工藝時間30%-50%。
③安全性：開門斷電、超溫報警、漏電保護三重防護。

二、工作原理

爐管在電機帶動下低速旋轉，樣品隨管壁翻落、混合；電加熱元件以輻射+對流方式將熱量均勻傳遞至爐管外壁，管壁再向內傳導；熱電偶實時測溫并反饋給PID控制器，實現恒溫或按設定曲線升溫/降溫。旋轉+傾斜使物料受熱路徑延長、溫差梯度減小，可顯著提高焙燒/燒結均勻性和反應動力學一致性。

三、典型技術參數

參數	選擇依據
最高溫度	鋰電材料選1000-1400℃，陶瓷及高溫合金選1500-1700℃。
爐管尺寸	實驗室用φ50-100mm，工業級φ200-500mm及以上，長度根據批量需求選擇。
旋轉精度	選配編碼器反饋系統，轉速波動<0.1轉/分鐘，適用于精密燒結。
氣氛控制	真空度≤10Pa選機械泵+分子泵，惰性氣體保護選質量流量計（精度±1%FS）。
安全功能	必須具備斷偶保護、超溫報警、急停按鈕，可選配防爆裝置（用于易燃易爆物料）。

四、主要應用場景

①鋰電正負極材料：LFP、NCM、石墨、硅碳包覆、預燒與再生；
②催化劑：分子篩焙燒、汽車尾氣催化劑涂覆、石化催化劑活化；
③陶瓷/玻璃：電子陶瓷燒結、色料合成、玻璃料均化；
④冶金/環保：礦粉還原、金屬氧化物焙燒、廢活性炭再生；
⑤高校與科研院所：新材料的煅燒、相變、動力學研究，以及小批量工藝驗證。

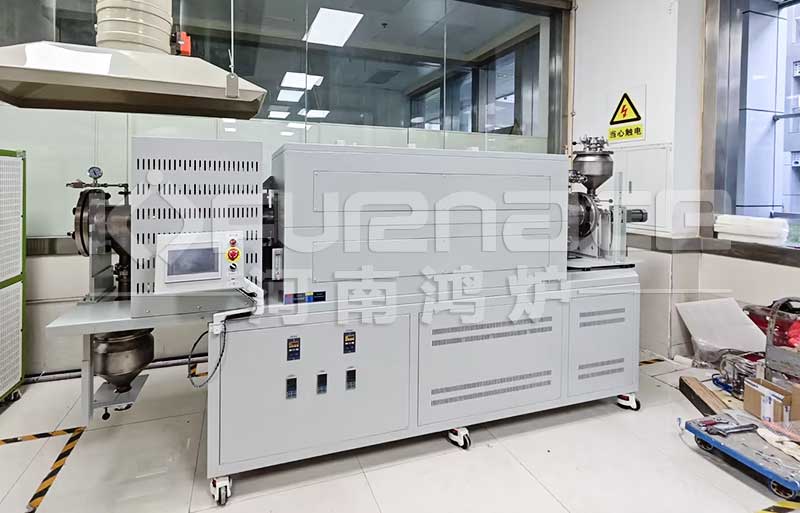

連續式電加熱回轉窯客戶現場點擊查看爐型參數介紹

五、優勢特點

①樣品受熱均勻，重復性好，適合小劑量（20g–5kg）高價值材料；
②可連續進出料，亦可批次密封處理，靈活切換；
③多區獨立溫控，可形成溫度梯度，滿足特殊合成需求；
④模塊化氣氛/真空接口，可拓展在線氣體分析、尾氣處理；
⑤與箱式爐、管式爐相比，粉體不易板結，反應更充分。

六、選型與使用提示

①工作溫度>1300℃選MoSi?加熱、剛玉管；
②含H?/CO等易燃還原氣需配置火焰逆止、尾氣燃燒及氧含量監測；
③粘性或大顆粒料宜選內襯螺旋片或提升片結構，防止滑料；
④高真空需求須采用KF法蘭+高溫O-ring，并注意熱電偶真空饋通；
⑤連續生產可對接自動送料機、冷卻螺旋、收料罐，形成封閉生產線。

七、維護與安全

①定期檢查爐管同軸度，防止長期旋轉造成變形；
②升降溫速率≤10℃/min，減少耐火纖維熱震；
③真空泵定期換油，防止粉末倒吸；
④停機后保持微弱N?流通，避免爐管潮濕銹蝕；
⑤處理含硫/鹵素物料后及時通空氣灼燒清洗，保護加熱元件。

綜上，電加熱旋轉試驗爐憑借“精準控溫+動態旋轉+氣氛可控”三大核心優勢，已成為實驗室粉體熱處理和小試工藝開發的重要平臺設備。用戶可根據溫度、爐管尺寸、氣氛及預算等需求，與廠商溝通定制單區或多區、傾斜或水平、常壓或高真空等不同配置。
