真空退火管式爐：技術解析與應用指南
作者:河南鴻爐 來源：原創 發表時間：2025-10-11 13:40:12
真空退火管式爐：技術解析與應用指南
一、核心定義與工作原理
真空管式退火爐是一種“細長爐膛+內置爐管”結構的間歇式熱處理設備，專為小批量、高均勻性或氣氛/真空保護退火而設計。與箱式爐相比，它更擅長“細長件、粉體、薄膜、線材”的連續或半連續退火，也更容易實現真空、惰性/活性氣氛以及快速升降溫。

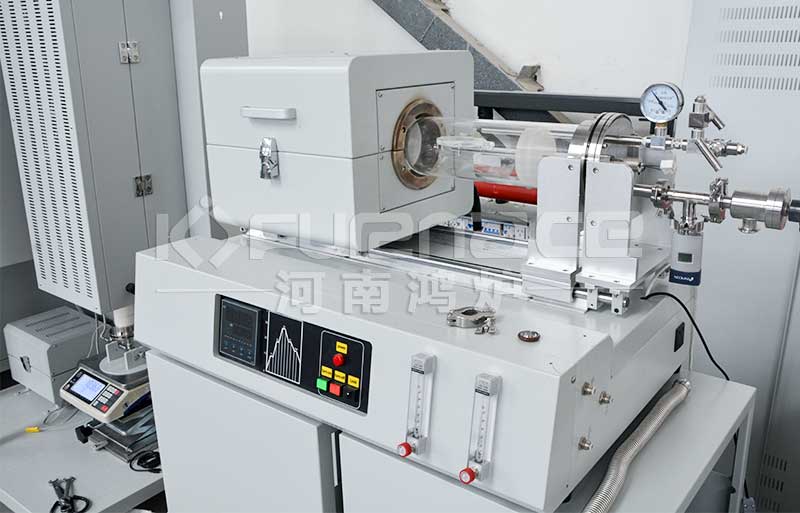

一、管式真空退火爐的結構特點：
①爐管（石英、剛玉、耐熱鋼或碳化硅）貫穿整個加熱區，樣品置于爐管、或放置于瓷舟、石墨舟內推入爐管。
②加熱元件環繞爐管外壁，分單溫區、三溫區或多溫區，PID/可控硅控溫，恒溫區長度300–1000 mm，均勻性高。
③兩端水冷法蘭配進出氣口、真空接口、壓力表、KF卡箍，可在10?1–10??3Pa 高真空或N?/Ar/H?/混合氣下工作。
④開啟式或滑軌式爐體可實現快速冷卻（滑移出爐管或打開爐殼），RTP機型用鹵素?zé)艏訜?，升溫速率可達50 ℃/s。
二、核心工藝與性能指標
|
| 工藝類別 | 典型溫度 | 目的 | 適用材料 |
| 真空退火 | 600–1200 ℃ | 去應力、除氣、防氧化 | 不銹鋼、銅合金、鈦合金、薄膜材料 |
| 氫氣/氮?dú)夤饬镣嘶?/span> | 800–1100 ℃ | 獲得光亮的金屬表面 | 精密鋼管、毛細管、絲材 |
| 擴散/氧化/摻雜 | 400–900 ℃ | 半導體結區調控 | Si片、GaAs、太陽能電池 |
| 快速退火(RTP) | 室溫-900 ℃ | 離子注入激活、致密化 | 晶圓、氧化物薄膜 |
| 炭化/石墨化 | 300–1600 ℃ | 制備碳纖維、生物炭 | 聚合物、生物質 |
三、典型應用場景
①金屬加工領域
鈦合金應力消除：在無氧狀態下進行退火處理，防止材料脆化。
高速鋼真空回火：優化硬度與韌性平衡，延長工具使用壽命。
②半導體制造
硅片退火：在惰性氣體保護下修復晶格缺陷，提升導電性能。
化合物半導體生長：通過精確控溫實現GaN、SiC等材料的單晶制備。
③陶瓷與玻璃制造
陶瓷燒結：在真空或還原氣氛下促進致密化，提升機械強度。
玻璃退火：消除內部應力，防止開裂。
④新能源領域
太陽能電池板制造：通過真空退火優化硅基材料電學性能。
鋰電池正極材料處理：在惰性氣氛下改善材料結晶度。
四、管式真空退火爐的設備選型關鍵指標
①溫度范圍與均勻性
基礎研究需覆蓋200-1200℃，均勻性±1℃以?xún)?nèi)。
高溫材料制備需1400℃以上，選擇硅鉬棒加熱元件。
②真空系統配置
機械泵適用于一般退火工藝（10?²Pa）。
分子泵用于高純度材料制備（10??Pa）。
③氣氛控制能力
惰性氣氛（N?/Ar）：防止氧化，適用于金屬退火。
還原性氣氛（H?）：用于催化退火研究。
五、優勢與局限
1、優勢
①爐管密封好，易實現真空或可控氣氛，氧化/脫碳風險低
②溫區獨立可調，適合梯度退火或長恒溫區工藝
③結構緊湊、占地小，開啟式/滑軌設計換樣快，適合實驗節奏
④可與質量流量計、尾氣處理、冷阱聯用，工藝數據可追溯
2、局限
①裝載量?。ǖ湫?–10 kg/批），不適合大工件或連續大生產
②爐管為易耗件，高溫氫氣或含硫氣氛下壽命縮短
③長工件需多次推進，生產效率低于輥底式、網帶式連續爐
如需進一步對比型號或獲取真空泵、氣路、冷阱的配套方案，可再告訴我您的材料類型、尺寸、目標溫度及產能要求，我可幫您列出詳細型號與方案配置。
