高溫管式爐外接真空泵的連接方式

作者:河南鴻爐來源：原創 發表時間：2025-06-18 13:56:55

高溫管式爐外接真空泵的連接方式需要確保系統的密封性和操作的安全性。以下是詳細的連接步驟和注意事項：

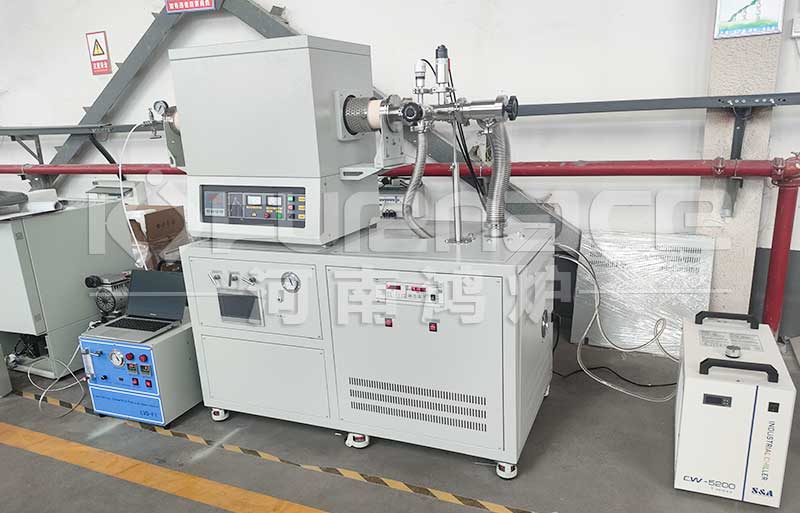

外接旋片真空泵的實驗管式爐點擊下圖查看詳細參數

1. 連接前的準備

檢查設備：確保管式爐和真空泵的狀態良好，所有連接部件無損壞。
準備材料：準備好所需的連接管道、密封件、法蘭等配件。

2. 連接步驟

①連接真空泵：
將真空泵的進氣口通過管道連接到管式爐的出氣口。通常使用KF25卡箍及波紋管進行連接，確保連接牢固。
確保連接管道的密封性，使用密封膠或密封墊片防止漏氣。

②安裝氣閥：
在連接管道上安裝氣閥，用于控制氣體的流動。通常在真空泵和管式爐之間安裝一個三通閥門，一端連接真空泵，一端連接管式爐的出氣口。
氣閥應安裝在易于操作的位置，方便在需要時快速打開或關閉。

③連接氣體管道：
將管式爐的進氣口連接到氣體供應源，如氣瓶或氣體發生器。氣體管道應使用耐高溫、耐腐蝕的材料，如聚四氟乙烯管。
氣體管道應通過減壓閥連接到氣瓶，確保氣體壓力在安全范圍內。

④安裝壓力傳感器：
在管式爐的出氣口處安裝壓力傳感器，用于實時監測爐內氣壓。
壓力傳感器應連接到控制機構，以便在氣壓達到設定值時自動控制真空泵的啟停。

⑤連接控制機構：
將真空泵、氣閥、壓力傳感器等設備連接到控制機構，如PLC或工業電腦。
通過控制機構設置氣壓設定值和操作程序，實現自動化控制。

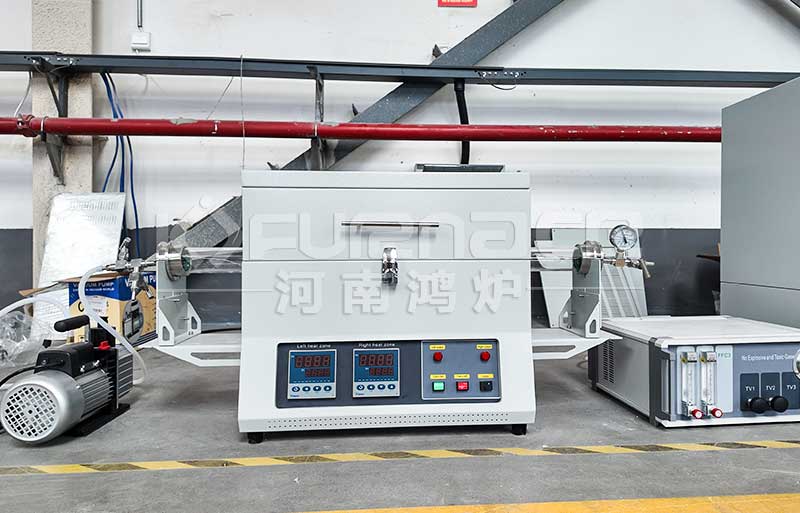

真空氣氛CVD爐點擊下圖查看詳細介紹

3. 注意事項

①密封性檢查：
在連接完成后，進行密封性檢查，確保沒有漏氣現象。

②操作安全：
在操作過程中，注意避免直接接觸高溫部件，防止?fàn)C傷。

③定期維護保養：
定期對管式爐和真空泵進行維護保養，包括更換加熱元件、清潔真空系統、檢查電源線等，以確保設備的正常運行和使用壽命。

④監控壓力變化：
在抽真空過程中，需密切關注壓力表的讀數，避免壓力變化過快對設備造成損害。同時，根據實驗需求選擇合適的真空度，避免過高或過低的真空度對實驗造成影響。

通過上述連接方式，可以確保高溫真空管式爐與真空泵之間的連接安全可靠，提高實驗和生產的效率。
