真空熱處理爐的真空系統一般由真空泵、真空閥門、真空測量儀表、冷阱、管道等部分組成，下面介紹幾種常見的真空系統：bQF高溫箱式電阻爐,管式爐,真空退火爐,真空燒結爐,管式高溫爐-鄭州科佳電爐有限公司
bQF高溫箱式電阻爐,管式爐,真空退火爐,真空燒結爐,管式高溫爐-鄭州科佳電爐有限公司

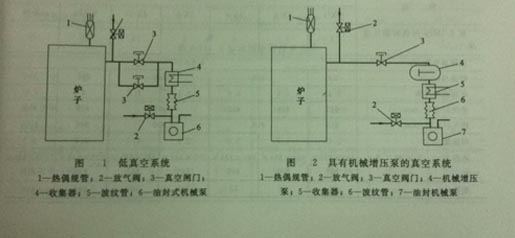

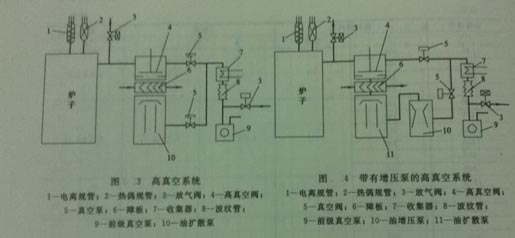

下圖1是低真空系統，適用于真空度在2～1333pa范圍的真空熱處理爐，如預抽井式真空爐多采用這個系統。圖2是具有機械增壓泵的真空系統，適用于真空度在1.33～10﹣¹pa范圍的真空熱處理爐，真空淬火爐廣泛采用此系統。圖3和圖4是高真空系統及帶有增壓泵的高真空系統，適用于真空度在1.33x10﹣²～6.6x10﹣4pa范圍的真空熱處理爐，真空退火爐，真空釬焊爐多采用此系統。bQF高溫箱式電阻爐,管式爐,真空退火爐,真空燒結爐,管式高溫爐-鄭州科佳電爐有限公司
