實驗電爐智能溫度控制器常用設置功能
作者:河南鴻爐 來源：原創 發表時間：2014-09-01 10:08:49
PV啟動(PVST)
控制器啟動時，一般是從程序設置的起始點開始執行(起始點由參數設置決定)，而實際上當前溫度實際值，大多數情況下都大于設定的起始點。若從程序設置的起始點開始，需要經過一定時間，才能執行到與當前的溫度實際值一致，這樣就勢必要浪費時間，利用PV啟動方式就可以解決這一問題。PV啟動又稱為伺服跟蹤，與此作用相似的還有熱啟動(Hot Start)方式，就是把當前溫度實際值作為程序起始點。也就是說，當程序運行時，控制器根據測量到的實際溫度值，自動尋找程序?qū)脑O定點，并作為程序運行的起點，開始執行程序。
控制器啟動時，一般是從程序設置的起始點開始執行(起始點由參數設置決定)，而實際上當前溫度實際值，大多數情況下都大于設定的起始點。若從程序設置的起始點開始，需要經過一定時間，才能執行到與當前的溫度實際值一致，這樣就勢必要浪費時間，利用PV啟動方式就可以解決這一問題。PV啟動又稱為伺服跟蹤，與此作用相似的還有熱啟動(Hot Start)方式，就是把當前溫度實際值作為程序起始點。也就是說，當程序運行時，控制器根據測量到的實際溫度值，自動尋找程序?qū)脑O定點，并作為程序運行的起點，開始執行程序。
在圖一所示的例子中，程序起始溫度為200C，而爐子實際溫度值為1000C ,假如從20℃升溫到10090需要30 min . PV啟動生效后，程序便從100℃開始執行，運行時間自動設置為30min，相當于節約了30min時間。使用PV啟動工作方式，則必須保證第一個程序段起始點的設定值小于當前實際測M值，才能使控制溫度跟蹤設定值的變化。有的控制器可能沒有這種限制，只要測量值在程序設置范圍內，就可以從任意程序段開始啟動。

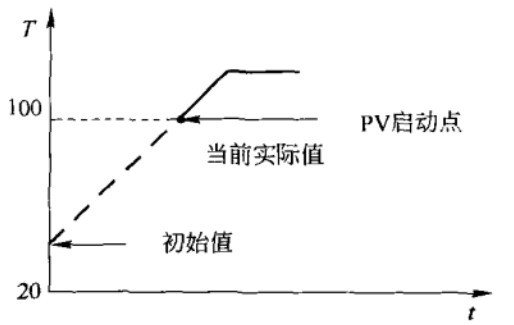

圖一：pv啟動
準備(Ready)
在啟動程序、意外停電重新開機或者是人為修改設定時，需要繼續運行程序，此時過程變量的測量值與設定值可能不等，如果偏差大于設置的正(負)偏差報警值，控制器運行也不立即報警，而是利用控制器的準備功能，程序暫停計時，先將實測值與設定值誤差調節到小于偏差報警后才啟動程序。準備功能可保證跟蹤程序曲線，但由于有準備時間而使得運行時間可能增加。準備功能和PV啟動基本相同，設置了PV啟動，則就不需要再設置準備功能。通過設置參數使準備功能生效。準備時間而使得運行時間可能增加。準備功能和PV啟動基本相同，設置了PV啟動，則就不需要再設置準備功能。通過設置參數使準備功能生效。
在啟動程序、意外停電重新開機或者是人為修改設定時，需要繼續運行程序，此時過程變量的測量值與設定值可能不等，如果偏差大于設置的正(負)偏差報警值，控制器運行也不立即報警，而是利用控制器的準備功能，程序暫停計時，先將實測值與設定值誤差調節到小于偏差報警后才啟動程序。準備功能可保證跟蹤程序曲線，但由于有準備時間而使得運行時間可能增加。準備功能和PV啟動基本相同，設置了PV啟動，則就不需要再設置準備功能。通過設置參數使準備功能生效。準備時間而使得運行時間可能增加。準備功能和PV啟動基本相同，設置了PV啟動，則就不需要再設置準備功能。通過設置參數使準備功能生效。
等待和恢復
等待(Wait)
等待是控制器的一種控制功能，只有通過參數設置激活了“等待”功能，在程序運行中才會生效。例如，在工藝程序中設置了事件，如時
等待是控制器的一種控制功能，只有通過參數設置激活了“等待”功能，在程序運行中才會生效。例如，在工藝程序中設置了事件，如時
間事件、外部事件等，一旦這些事件被激活，而且“等待”功能生效，程序就將一直等待，直到事件無效后，即執行完事件，才繼續執行程序或開始運行下一個程序段。在等待期間相當于附加了一個保溫程序段，如圖二所示。

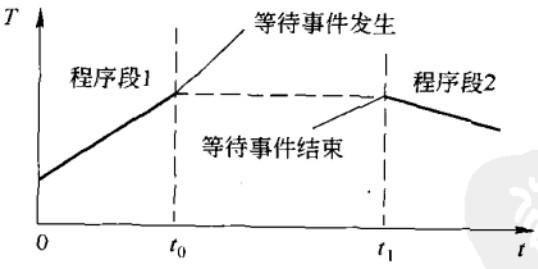

圖二：程序等待
掉電恢復(Power Fail Recovery)
程序運行過程中發生了控制器掉電事件，若要重新啟動，可以在程序中設置掉電恢復功能，其中包括:
(1)程序?qū)牡綦姇r最后一個設定點開始運行，這將使電源滿負荷運行一段時間，以便在短時間內使控制對象的溫度達到掉電時的值。
(2)將過程變量變化的斜率恢復到掉電前的控制器運行曲線的斜率。
采用哪種恢復方式應根據控制對象的特點而定，前者可能會引起溫度的波動，但能縮短加熱時間，而后者雖然能減小溫度的波動，但增
加了加熱時間。
中斷、跳步、測試
中斷
中斷是指中止工藝程序的執行，控制輸出恢復到初始狀態，而不是像保持功能那樣使輸出量保持當前狀態不變。使用中斷功能停止程序后，還可以從中斷點繼續執行程序，這一點與復位功能不同，復位功能只能從程序起點開始執行程序。
跳步
在程序執行過程中，有時會根據加熱工藝的需要，跳過不需要執行的程序段，就用到控制器的跳步功能。控制器的跳步功能分為程序段跳步和時間跳步。程序段跳步有兩種方式，一是從當前運行程序段跳到下一個程序段，如圖三所示，在t。時刻程序段跳步生效，直接跳到下一段執行;二是從第1程序段開始，連續地跳過程序段，而不是從一個工藝程序的中間跳過某些程序段。

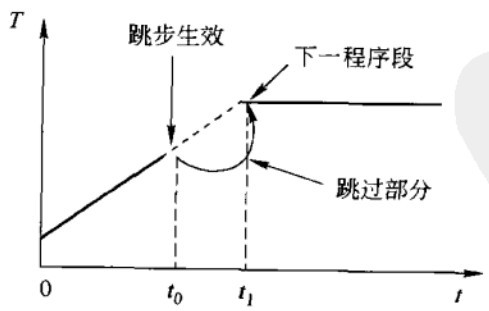

圖三：按程序段跳步

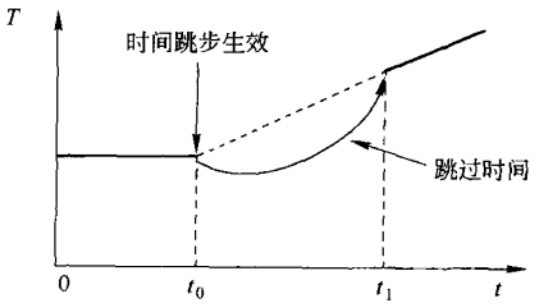

圖四：按時間跳步
測試
程序測試又稱為快速執行，在工藝程序正式執行之前，運用測試功能其目的是檢驗程序運行的正確性。程序測試的速度可由參數設置。執行測試功能將關閉控制器輸出，只有狀態顯示。下面一些情況可以用到程序的測試功能:
(1)檢驗一個工藝程序的正確性。
(2)在一個工藝程序中設置了事件，檢驗事件的啟動和關閉。
(3)在程序中使用了連接功能，即把幾個工藝程序連接在一起，檢驗連接的正確性。
(4)在程序中使用了循環功能，檢驗程序循環是否正確。
